产品介绍

产品简介

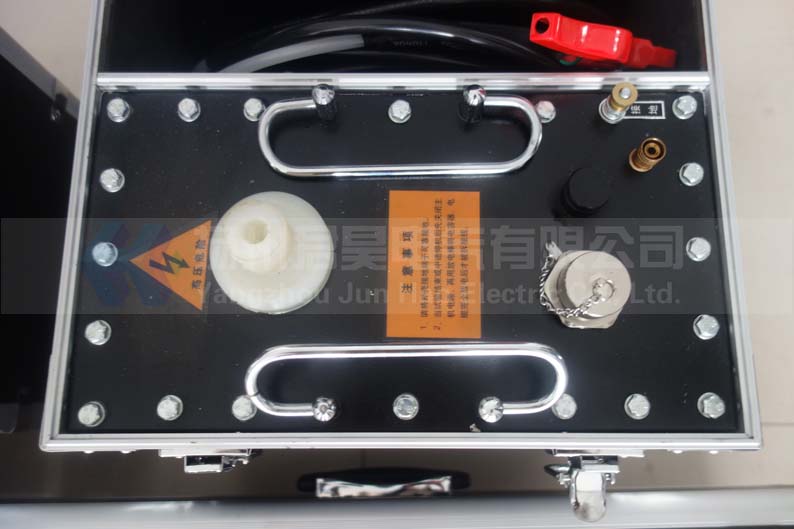

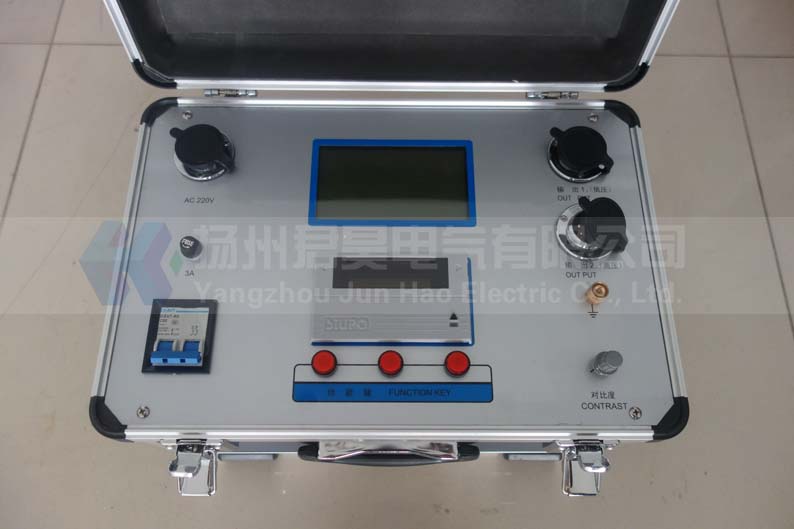

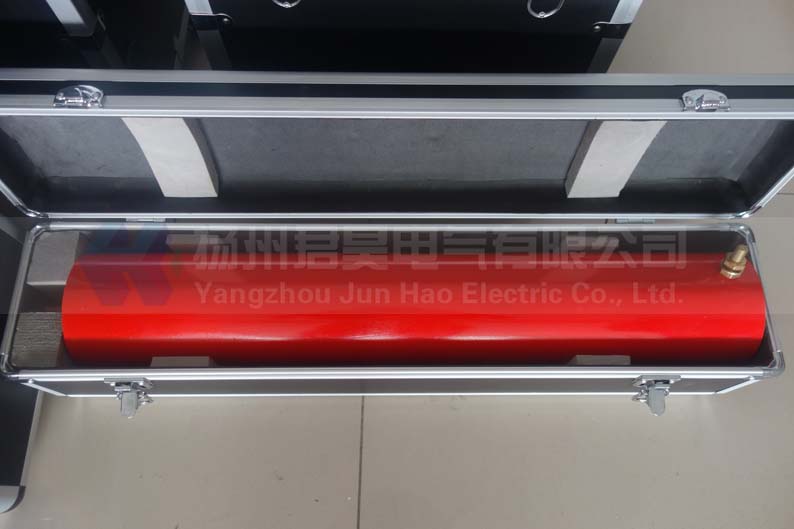

1、jhvlf-80kv系列超低频交流高压试验装置规格：80kv/0.5μf（智能/全自动），适用35kv电压电缆、电力电容器、大中型发电机和电动机试验。

2、接合现代数字变频先进技术，采用微机控制，自动升压、降压、放电，运有光电控制输出0.1hz正弦波，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻，大屏幕液晶显示，清晰直观，且能显示输出波形并带打印输出。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外保护功能设计如下：

3、过压保护：当超过所设定的试验电压值的百分之十时（或1.1倍），仪器将停机保护，动作时间小于20毫秒。

4、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

—————————————————————————————————————————————————————

产品别称

程控超低频高压发生器、智能超低频高压发生器、0.1hz 超低频高压发生器、0.1hz程控超低频高压发生器、超低频发生器、超低频耐压装置、超低频高压装置 、超低频高压发生器、0.1hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

—————————————————————————————————————————————————————

产品特点

1、jhvlf-80kv系列超低频交流高压试验装置结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

2、现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

3、从国内外多年的理论和实践证明，用超低频交流高压试验装置替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

—————————————————————————————————————————————————————



产品参数

jhvlf-80/0.5	80kv （峰值）	0.1hz,≤0.5μf	12a	控制器：5㎏ 一级升压器（30kv）：25㎏ 二级升压器（50kv）：50㎏
		0.05hz,≤1μf
		0.02hz,≤2.5μf

不同类型发电机的单相对地电容量

型号	汽轮发电机			水轮发电机
发电机容量(mw)	200	300	600	85	125-150	300	400
单相对地电容(μf)	0.198	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	2.0-2.5

交联聚乙烯绝缘单芯电力电缆的电容量(μf/km)

截面积 mm2电容μf/km电压 kv	16	25	35	50	70	95	120	150	185	240	270
10	0.15	0.17	0.18	0.19	0.21	0.24	0.26	0.28	0.32	0.38	-
35	-	-	-	0.11	0.12	0.13	0.14	0.15	0.16	0.17	0.19

选配表

型 号	额定电压	带载能力	电源保险管	产品结构、重量
jhvlf-30/1.1	30kv （峰值）	0.1hz,≤1.1μf	5a	控制器：4㎏ 升压器：25㎏
		0.05hz,≤2.2μf
		0.02hz,≤5.5μf
jhvlf-40/1.1	40kv （峰值）	0.1hz,≤1.1μf	6a	控制器：4㎏ 升压器：35㎏
		0.05hz,≤2.2μf
		0.02hz,≤5.5μf
jhvlf-50/1.1	50kv （峰值）	0.1hz,≤1.1μf	7a	控制器：4㎏ 升压器：50㎏
		0.05hz,≤2.2μf
		0.02hz,≤5.5μf
jhvlf-60/1.1	60kv （峰值）	0.1hz,≤1.1μf	10a	控制器：4㎏ 一级升压器（30kv）：25㎏ 二级升压器（30kv）：, , 45㎏<, div="">
		0.05hz,≤2.2μf
		0.02hz,≤5.5μf
jhvlf-70/0.5	70kv （峰值）	0.1hz,≤0.5μf	10a	控制器：4㎏ 一级升压器（30kv）：25㎏ 二级升压器（40kv）：50㎏
		0.05hz,≤1μf
		0.02hz,≤2.5μf
jhvlf-80/0.5	80kv （峰值）	0.1hz,≤0.5μf	12a	控制器：4㎏ 一级升压器（30kv）：25㎏ 二级升压器（50kv）：50㎏
		0.05hz,≤1μf
		0.02hz,≤2.5μf

电缆的超低频耐压试验方法

电缆额定电压 u0/un	交接试验电压		预防性试验电压
	电压倍数	电压值（kv）	电压倍数	电压值（kv）
1.8/3	3u0	5	3u0	5
3.6/6	3u0	11	3u0	11
6/6	3u0	18	3u0	18
6/10	3u0	18	3u0	18
8.7/10	3u0	26	3u0	26
12/20	3u0	36	3u0	36
21/35	3u0	63	3u0	63
26/35	3u0	78	3u0	78
