产品介绍

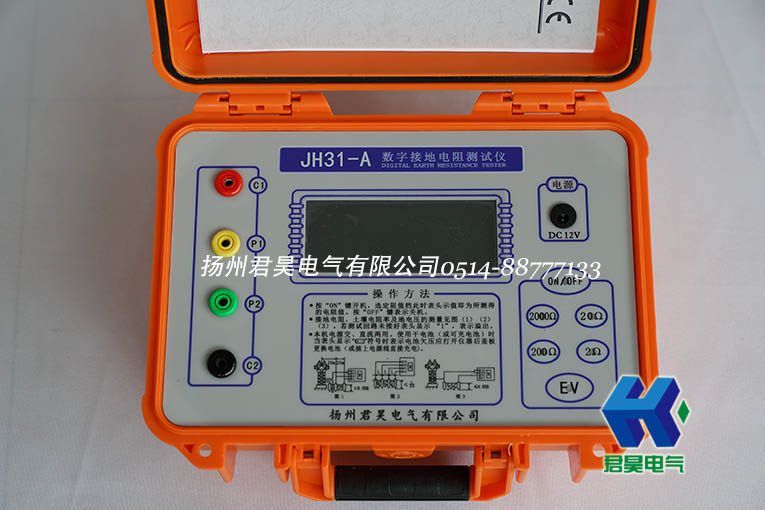

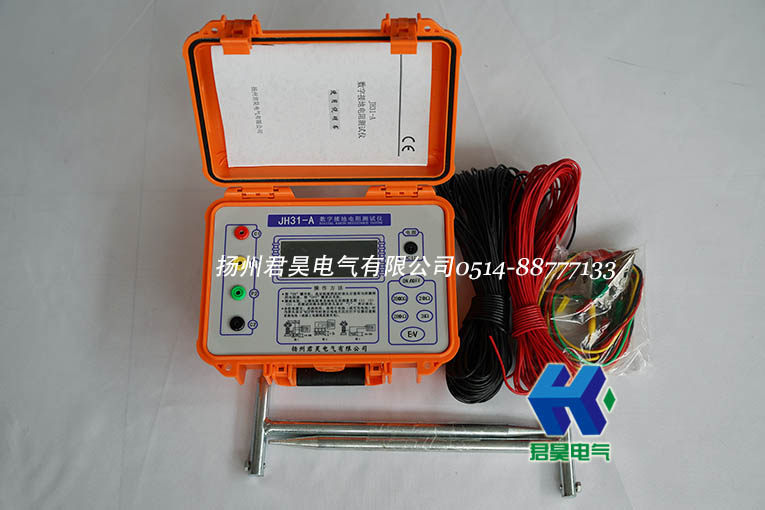

一、产品简介

     1、使用范围

     本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。

     2、工作原理

     工作原理为由机内的dc/ac变换器将直流变为交流的低频恒流，经过辅助接地极c和被测物e组成回路，被测物上产生

1

交流压降，经辅助接地极p送入交流放大器放大， 再经过检波送入表头显示。借助倍率开关可得到三个不同的量限： 0-2ω、0-20ω、0-200ω、0-2000ω。

    3、性能特点

  本仪表与传统手摇式地阻仪相比，具有以下特点:

l  应用了dc/ac变换技术，集三端钮、四端钮量方式为一体，使用电源可交、直流两用。

l  采用锁相同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。

l  摒弃了传统的人工手摇式发电方式，不需人力做功。

l  不需人工调节平衡，一目了然的面板触摸键操作，lcd数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。

l  允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。

l  除测试接地电阻外，还可以测试低压电阻导体电组值。土壤电组率以及交流地电压。

二、技术指标

测量范围		恒流值	测量精度及误差		分辩率	辅助接地电阻
1-1.999ω 2-19.99ω 20-199.9ω 200-1999.9ω ac:0-19.99v		10ma(2ω档) 10ma(20ω档) 1ma(200ω档) 1ma(2000ω档) <±（10% 1d）	≤±(3% 2d)		0.001ω 0.01ω 0.1ω 1ω 0.01v	rc:2ω 20ω档<1kω 200ω档ω<10kω rp:<50kω 误差:<±5%
地 电 阻	<5v± 频有效值 <±5%	功 耗	湿度	85%rh	电 源	重量：<1.8kg
		最大≤2w	温度	0℃—40℃	dc12v	体 积： 220×200×110 (mm3)
