产品介绍

产品简介

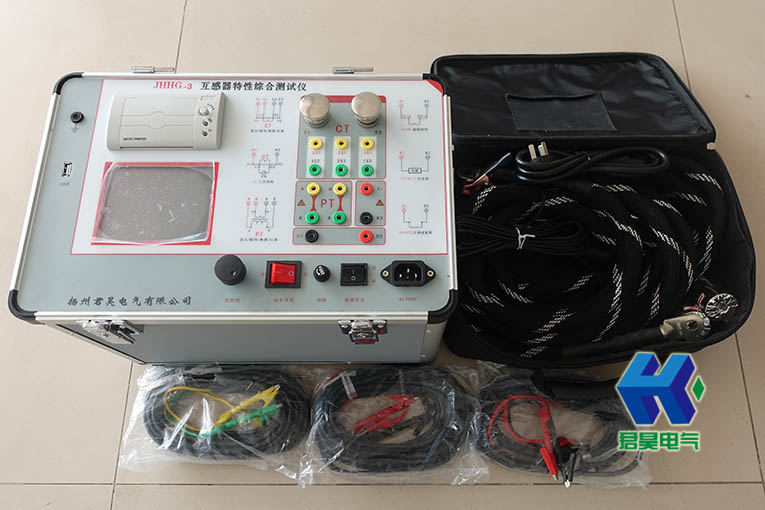

  jhhg-3（全功能3路）互感器特性综合测试仪设计用于对保护类、计量类ct/pt进行自动测试，适用于实验室也适用于现场检测。参考标准 gb 1207-2006、gb 1208-2006

—————————————————————————————————————————————————————

产品别称

互感器特性综合测试仪、伏安特性测试仪、jhhg-3（全功能3路）互感器特性综合测试仪 、全自动互感器测试仪、互感器综合参数测试仪、电流电压互感器测试仪、ct特性测试仪、pt特性测试仪

—————————————————————————————————————————————————————

产品特性

  ◆ 支持检测ct和pt
  ◆ 可同时检测3组ct测试，一次完成，操作简单.
  ◆ 满足 gb1207、gb1208等规程要求.
  ◆ 无需外接其它辅助设备，单机即可完成所有检测项目.
  ◆ 自带微型快速打印机、可直接现场打印测试结果.
  ◆ 采用智能控制器，操作简单.
  ◆ 大屏幕液晶，图形化显示接口.
  ◆ 按规程自动给出ct/pt（励磁）拐点值.
  ◆ 自动给出5%和10%误差曲线.
  ◆ 可保存3000组测试资料，掉电后不丢失.
  ◆ 支持u盘转存资料，可以通过标准的pc进行读取，并生成检测报告.
  ◆ 小巧轻便≤22kg，非常利于现场测试.

—————————————————————————————————————————————————————

主要测试功能

ct（保护类、计量类）	pt
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 同时检测3组变比测量	• 极性判断
• 比差测量	• 比差测量
• 相位（角差）测量	• 相位（角差）测量
• 极性判断	• 交流耐压测试
• 一次通流测试	• 二次负荷测试
• 交流耐压测试	• 二次绕组测试
• 二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁



 产品参数



项    目		参    数
工作电源		ac220v±10% 、50hz
设备输出		0～2500vrms， 5arms（20a峰值）
大电流输出		0～1000a
励磁测试精度		≤0.5%（0.2%*读数 0.3%*量程）
二次绕组 电阻测量	范围	0.1～300ω
	精度	≤0.5%（0.2%*读数 0.3%*量程）
二次实际 负荷测量	范围	5～1000va
	精度	≤0.5%（0.2%*读数 0.3%*量程）±0.1va
角差	精度	±4min
比差	精度	≤0.05%
ct 变比测量	范围	≤25000a/5a（5000a/1a）
	精度	≤0.5%
pt 变比测量	范围	≤500kv
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，  重量：≤22kg
