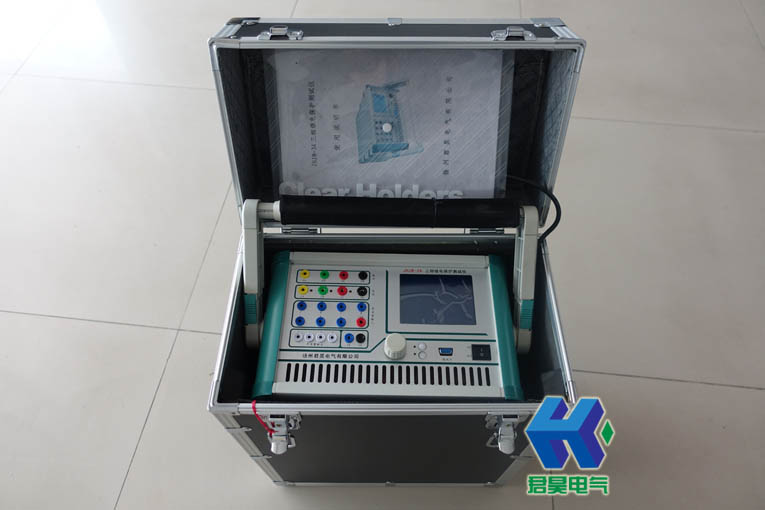

产品介绍

主要特点

◆  标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120v，电流三相可输出120a，第4相电压ux为多功能电压项，可设为4种3u₀或检同期电压，或任意某一电压值的情况输出。

◆  单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

◆  双操作方式，联接电脑运行  通过windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

◆  软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

◆  开关量接点丰富  继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0～250v电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

◆ 大屏幕lcd显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

◆ 自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

◆  具有独立专用直流电源输出  装置设有一路110v 及 220v专用可调直流电源输出。

◆  性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

产品别称：

jhjb-3a三相微机继电保护测试仪、微机继电保护测试系统、继电保护效验仪



额定参数



◆ 交流电流输出

输出精度   继电保护测试仪：0.5级

相电流输出（有效值）     0～40a

三并电流输出（有效值）   0～120a

相电流长时间允许工作值（有效值） 10a

相电流最大输出功率               420va

三并电流最大输出时最大输出功率   900va

三并电流最大输出时允许工作时间   10s

频率范围（基波）   20～1000hz

谐波次数           1～20 次

◆  直流电流输出

输出精度   0.5级

电流输出   0～±10a / 每相，0～±30a / 三并

最大输出负载电压   20v

◆  交流电压输出

输出精度   继电保护测试仪：0.5级

相电压输出（有效值）    0～120v

线电压输出（有效值）    0～240v

相电压/线电压输出功率    80va / 100va

频率范围（基波） 20～1000hz

谐波次数         1～20次

◆  直流电压输出

输出精度   0.5级

相电压输出幅值   0～±160v

线电压输出幅值   0～±320v

相电压/线电压输出功率   70va / 140va

◆  开关量及时间测量

	继电保护测试仪	备注
开关量输入	7路	空接点：   1～20ma，24v 电位接点接入：“0”：0～  6v； “1”： 11 v～  250v
开关量输出	2对	dc：220v／0.2a；ac：220v／0.5a
时间测量	测量范围0.1ms ～ 9999s    测量精度0.1ms
