产品介绍

扬州君昊电气有限公司生产的jh5010型数字选频电平表/jh5060型数字电平振荡器采用国际先进数字直接合成技术dds，以及大规模集成的智能型、全数字化仪表。

仪器测量精度高，电平稳定，具有自动量程，自动电平校正，afc、快速自动搜索、同步测量、自动对测、数据存储等功能，测量数据可上传pc机。

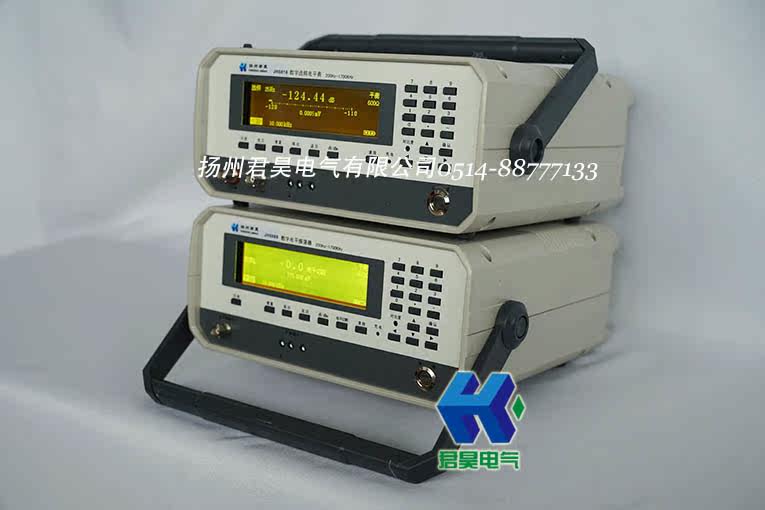

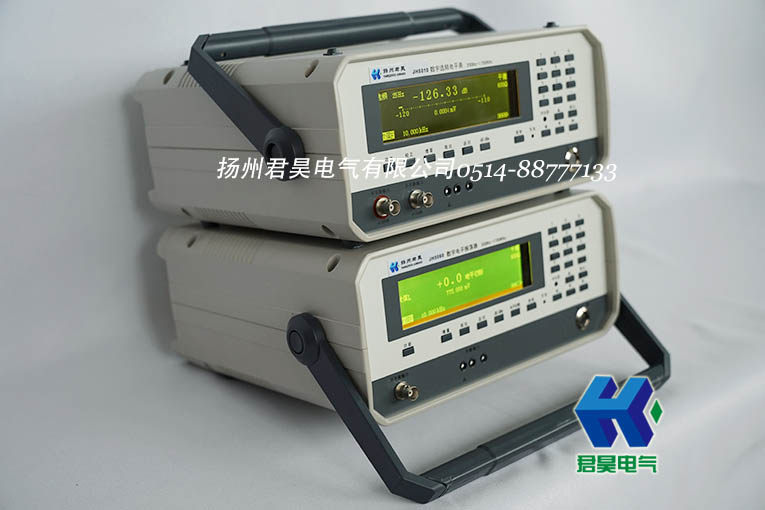

配套使用可完成继电保护高频通道自动测试。振荡器的高电平输出（＋20db）和选频表的高电平输入（＋50db）特别适用于电力载波和电力线保护设备的各种测试。输出端口设有自动保护电路及提示功能， 保证用户正常测量。



产品特点

·     全数字化，高清晰大屏液晶显示器（lcd），汉字图形显示，菜单式操作。

·     发信电平-77.9db～ 20db具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出端口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频通道的测试。

·     收信电平测量范围-100db～ 50db，显示分辨率0.01db。

·     备有各种输出、输入阻抗，适于与通信设备作终端或跨接测量。具有db、dbm、mv三种测量单位，可根据需要切换，直接显示而不用换算。

·     具有25hz和400hz两种选频带宽，良好的选择性和极低的固有失真，使电平表不仅作电平和串杂音测量，还可作波形分析。

·     “afc”功能可全频段跟踪被测信号，自动搜索功能快速准确地搜寻测量未知信号的电平和频率。

·     仪表配套使用实现自动同步对测，自动测量高频通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数，且具有rs232串行接口，数据可存储并上传pc机打印输出。

·     仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗均小于4w。



jh5060型数字电平振荡器主要技术特性





输出频率	200hz～1700khz（平衡600ω，200hz～620khz） lcd汉字图形显示，菜单式操作，输出频率及电平数字指示。
频率误差	±1×10-6±1hz，分辨率1hz
输出电平与阻抗	不平衡     0ω  -77.9db～ 20db，允许外接75ω           75ω  -83.9db～ 14db  （-74.9dbm～ 23dbm） 平  衡     0ω  -71.9db～ 20db          150ω  -77.9db～ 20db  （-71.9dbm～ 26dbm）          600ω  -77.9db～ 20db
频率与电平调节	采用数字键或增量上/下键输入，增量调节:频率、电平步长由用户设定
电平显示器	lcd汉字图形显示，菜单式操作，电平有数字和模拟棒两种指示，具有db、dbm、mv 三种单位显示
输出电平误差	0db固有误差：±0.1db，电平线性误差：±0.2db
输出信号平衡	≥40db
失真衰减	二、三次谐波衰减 ≥46db；  非谐波杂散衰减 ≥60db
外形尺寸	270mm（宽）×120mm（高）×265mm（深）	质  量	约2.2kg

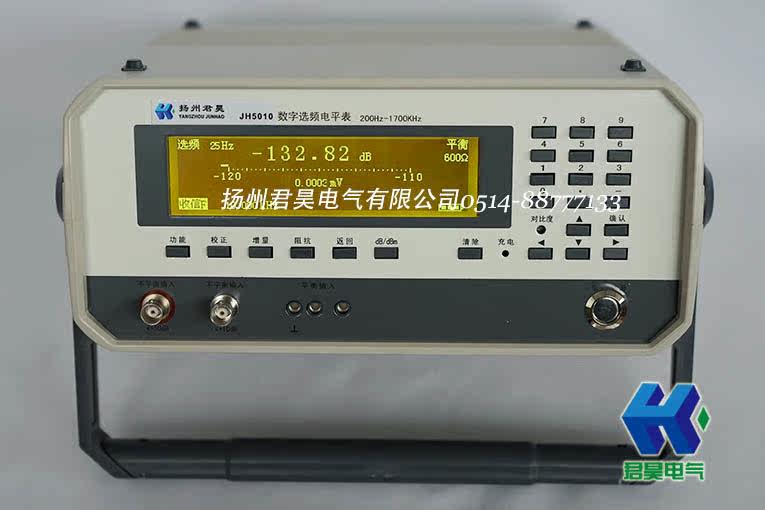

jh5010型数字选频电平表主要技术特性



频率范围	宽频测量   200hz～1700khz （平衡600ω，200hz～620khz） 选频测量     b=25hz   200hz～1700khz（平衡600ω，200hz～620khz）              b=400hz   2khz～1700khz（平衡600ω，2khz～620khz）
频率调节	数字键或增量上/下键输入，频率误差±1×10-6±1hz，增量调节步长由用户设定，afc全频段跟踪，捕捉带 b=25hz：约±50hz; b=400hz：约 ±500hz； 自动搜索功能，最低可搜索电平-80db
电平范围	选频测量   b=25hz     -100db～ 50db  b=400hz   -90db～ 50db 宽频测量             -60db～ 50db
电平显示器	lcd汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。分辨率0.01db，具有db、dbm、mv 三种单位显示
输入阻抗	不平衡：75ω、∞， 高电平输入：≈30kω，平衡：600ω、150ω、∞
电平测量误差	具有0db电平自动校正，0db固有误差：±0.1db，电平线性误差：±0.25db
频率选择性	b=25hz  3db带宽约24hz;    b=400hz  3db带宽约400hz 中频衰减  ≥60db；    镜象频率衰减 ≥70db
固有失真衰减	≥ 60db	机内固有噪声	＜-120db
回波损耗	≥30db	纵向干扰衰减	≥40db
外形尺寸	270mm（宽）×120mm（高）×265mm（深）	质   量	约2.4kg
