产品介绍

产品简介

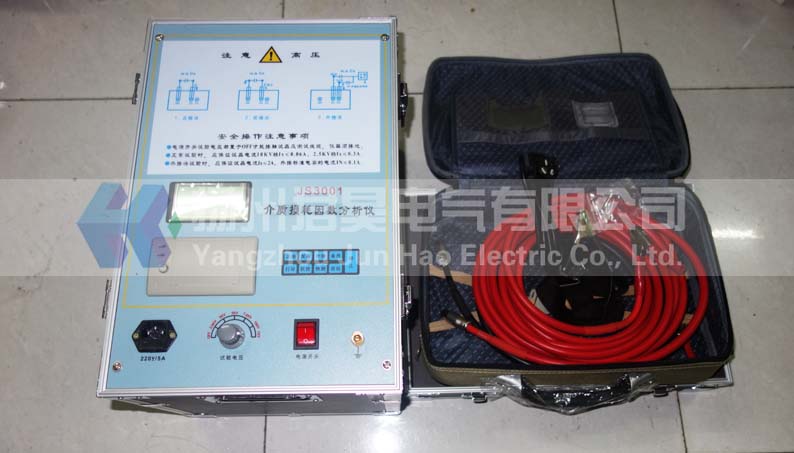

jhjs-1型智能化介质损耗测试仪是一种自动化测量介质损耗角正切(tgδ)和电容值(cx)的仪器。可以在工频高电压下现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值(cx)。与西林电桥相比，具有操作简单、自动测量、无需换算、抗干扰能力强等优点。

—————————————————————————————————————————————————————

产品别称

介质损耗测试仪、智能化介质损耗测试仪、全自动介质损耗测试仪、自动抗干扰介质损耗测试仪

—————————————————————————————————————————————————————

产品特性

  ◆ 仪器测量精度高，测量重复性好，电压线性好(测量精确度不受电压影响)。
  ◆ 测量工作方式：正接线法测量，反接线法测量，外接法测量，接线简单。
  ◆ 内部高压电源最大容量：1500va，试验电流：10 u a—0.5a
  ◆ 内部高压输出电压：10kv、7kv、5kv、3kv、2kv、lkv做正／反接。
  ◆ 采用移相法和电源倒相法双重抗干扰方法，有效地抑制电场干扰。
  ◆ 介损测量范围：o～100％
  ◆ 高压拖地电缆，所有电缆均有接地屏蔽，反接法测量时只需要一根线，全自动测量。

—————————————————————————————————————————————————————

产品参数

  ◆ 试验环境温度：10℃～30℃（lcd液晶屏应避免长时间日照）
  ◆ 相对湿度：20%～80%
  ◆ 供电电源：电压：220v±10%，频率50±1hz
  ◆ 外形尺寸：长*宽*高=470mm*320mm*360mm
  ◆ 重量：18kg
  ◆ 输出功率：1.5kva
  ◆ 显示分辨率：3位、4位（内部全是6位）
  ◆ 测试方法：正接法、反接法、外接试验电压法
  ◆ 测量范围：内接试验电压：tgδ：99.9%
                              cx ：30 pf＜cx（10kv）＜60000 pf
                              10kv  cx＜60000 pf
                              5kv   cx＜80000 pf
                              2.5kv  cx＜0.3uf
               外接试验电压：
               由外接试验变压器输出功率而定
  ◆ 基本测量误差：介质损耗（tgδ）：1%±0.09%
                   电容容量（cx）：1.5%±1pf
  ◆ 分辨率： tgδ：0.01%
               cx ：0.1pf
