产品介绍

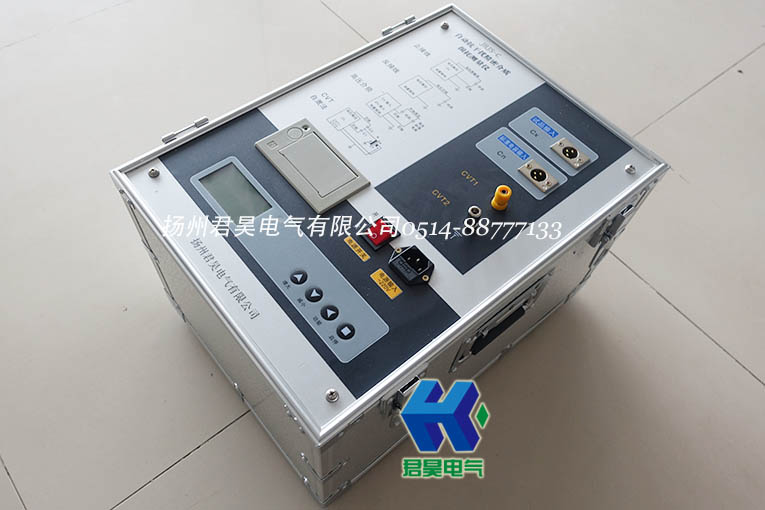

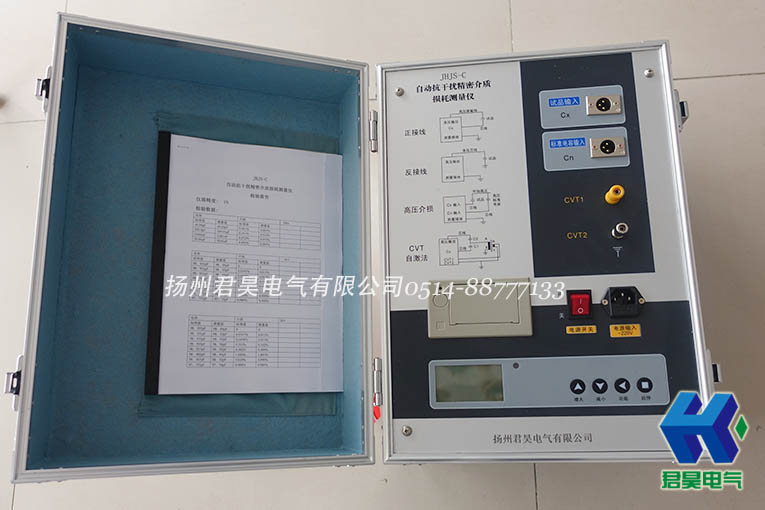

jhjs-c全自动抗干扰精密介质损耗测量仪技术指标

 准确度： cx: ±（读数×1% 1pf）

tgδ:

±（读数×1% 0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围： 内施高压： 3pf～60000pf/10kv

60pf～1μf/0.5kv

外施高压： 3pf～1.5μf/10kv

60pf～30μf/0.5kv

分辨率： 最高0.001pf，4位有效数字

tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μa～5a

内施高压： 设定电压范围：0.5～10kv

最大输出电流：200ma

升降压方式： 连续平滑调节

电压精度： ±(1.5%×读数 10v)

电压分辨率： 1v

试验频率： 45、50、55、60、65hz单频

45/55hz、55/65hz、47.5/52.5hz自动双变频

频率精度： ±0.01hz

外施高压： 正接线时最大试验电流1a，工频或变频40-70hz

反接线时最大试验电流10kv/1a，工频或变频40-70hz

cvt自激法低压输出：输出电压3～50v，输出电流3～30a

测量时间： 约40s，与测量方式有关

输入电源： 180v～270vac，50hz/60hz±1%，市电或发电机供电

计算机接口： 标准rs232接口

打印机： 炜煌a7热敏微型打印机

环境温度： -10℃～50℃

相对湿度： <90%



jhjs-c全自动抗干扰精密介质损耗测量仪功能特点

 1.2.1

变频抗干扰

采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

 1.2.2高精度测量

采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。

仪器所有量程输入电阻低于2ω，消除了测量电缆附加电容的影响。



1.2.3多级安全保护，确保人身和设备安全

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

低压保护：误接380v、电源波动或突然断电，启动保护，不会引起过电压。

接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。

c v t：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。cvt测量时无10kv高压输出。

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

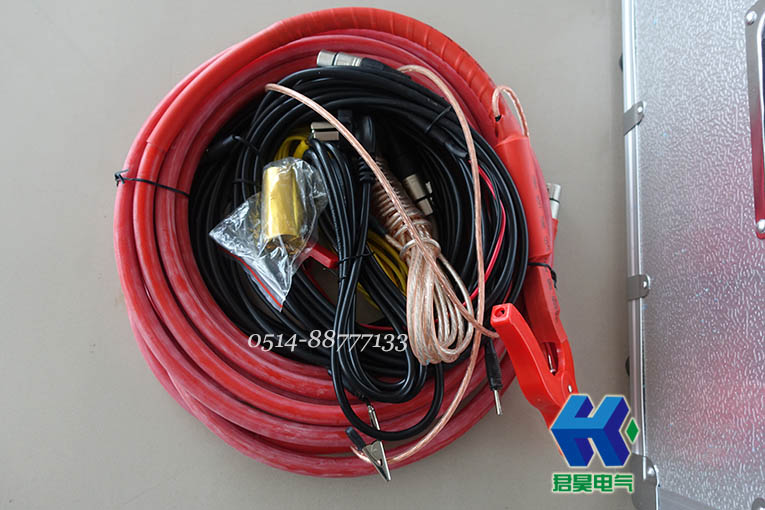

高压电缆：为耐高压绝缘导线，可拖地使用。





1.2.4功能强大，产品系列化

（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。

（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。

（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。

（4）自动识别50hz/ 60hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量。

（5）内置串联和并联两种介损测量模型，方便仪器检定。

（6）可存储255组测量数据。

（7）cvt自激法测量时，c1/c2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件。

（8）中文图文菜单，大屏幕背光lcd显示更清晰，电流电压实时监视。

（9）优化的电路设计，使正/反接线的准确度和稳定性一致。

（10）自动识别外接高压试验电源频率40hz～70hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。

（11）具有反接线低压屏蔽功能，在220kvcvt母线接地情况下，对c11可进行不拆线10kv反接线介损测量。

（12）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。可集成到综合高压试验车上。

（13）配置热敏打印机，使打印更加快捷、无噪音和清晰。

（14）增加回路接触不良放电提示功能，以方便判别接线是否可靠。

（15）增强反接线低压屏蔽功能，可一次接线同时测出两个电容的电容量和介损值。

（16）增加cvt变比功能，可测量cvt变比和相位误差。
